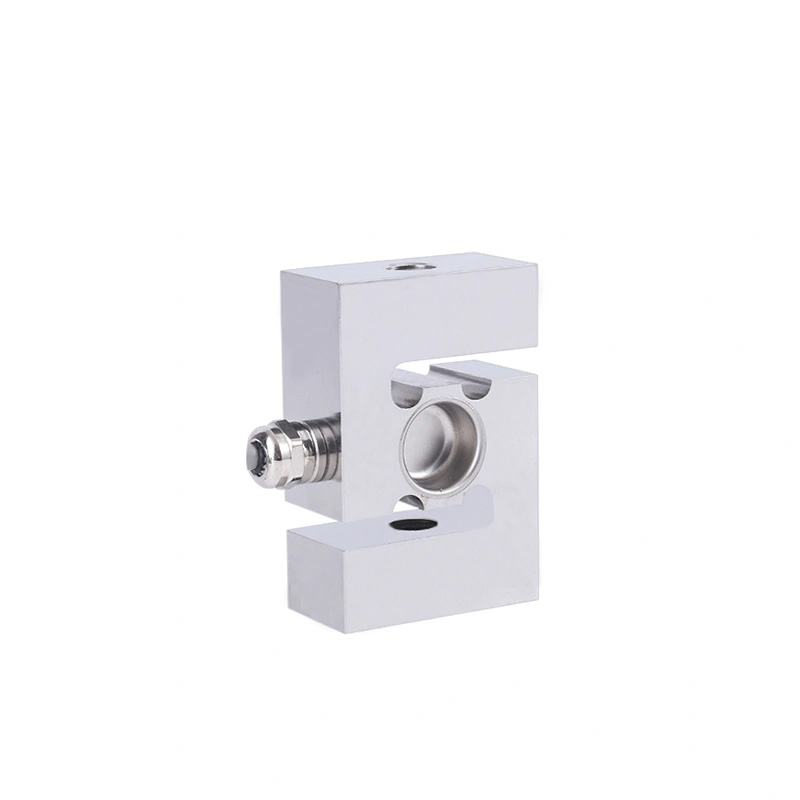

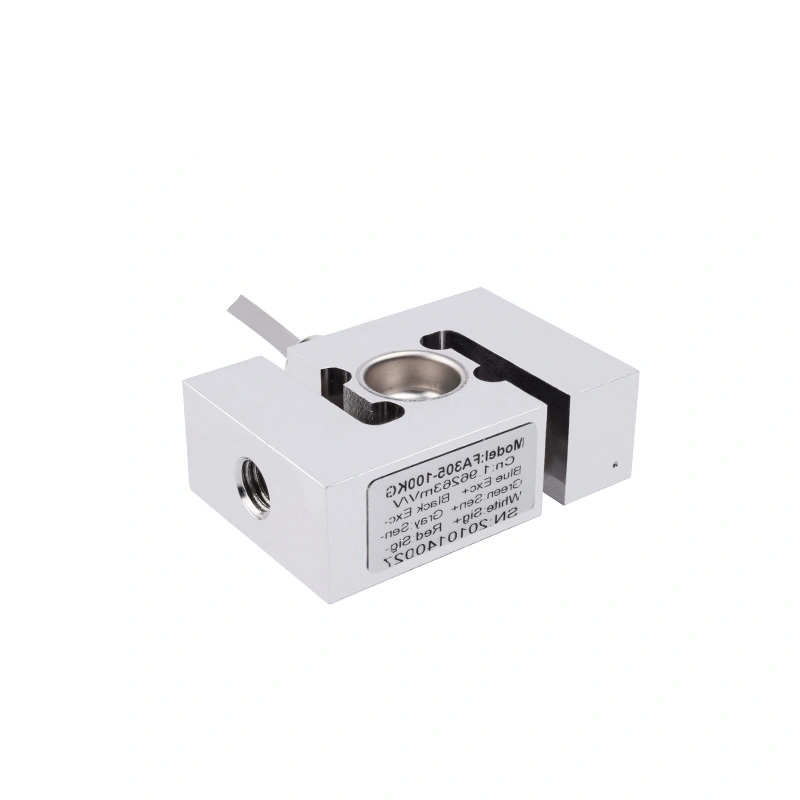

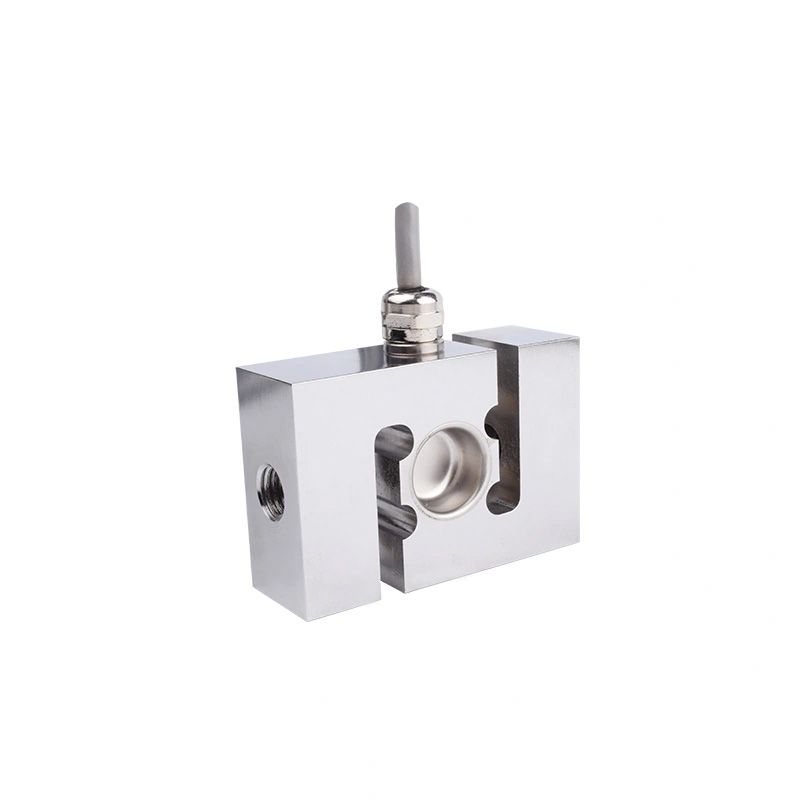

UT320 S型弯曲测压元件
S型张力压缩力传感器
长50.8mm*宽25.4mm*高63.5mm
容量: 50,100,200,500,1000,2000,3000,5000kg
如需定制量程、精度、尺寸及其他参数，请与我们联系。

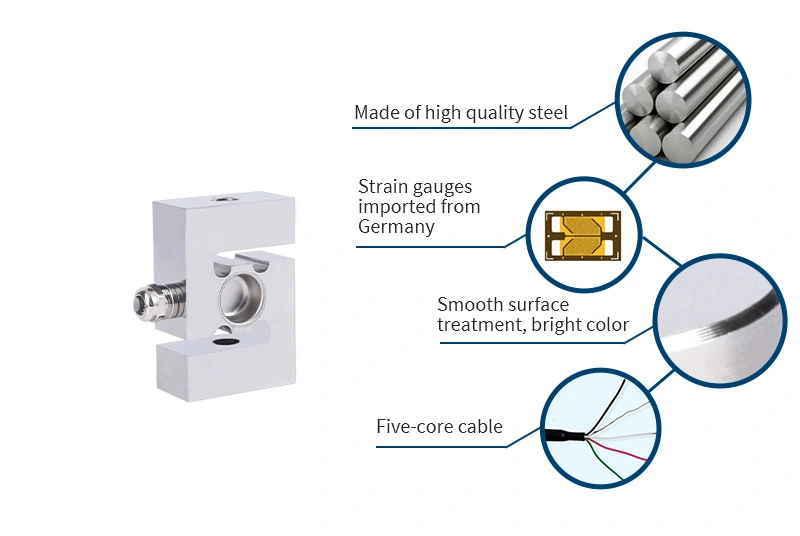

| 产品特点sl305s型拉力压缩力传感器采用S型梁式结构，电阻应变片贴在合金钢/不锈钢弹性体上，防水、防油、耐腐蚀。对称性好，工业级精度高，结构紧凑，安装方便，使用方便。 |
技术规格
| 规格 | 技术 |
| 容量 | 50,100,200,500,1000,2000, 3000, 5000kg |
| 额定输出 | 2.0±0.25%mV/V |
| 零点输出 | ±0.01mV/V |
| 非线性误差 | ≤0.018%F.S. |
| 滞后现象 | ≤0.018%F.S. |
| 可重复性 | ≤0.024%F.S. |
| 输入阻抗 | 385±10Ω |
| 输入阻抗 | 350±5Ω |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~15V |
| 最大使用电压 | 20V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -30~70℃ |
| 温度对产量的影响 | 0.014%F.S./10℃ |
| 零点温度漂移 | 0.017%F.S./10℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 300% F.S. |
| 电缆尺寸 | φ5.4X3000mm |
| 重量 | - |
| 材质 | 不锈钢/合金钢 |

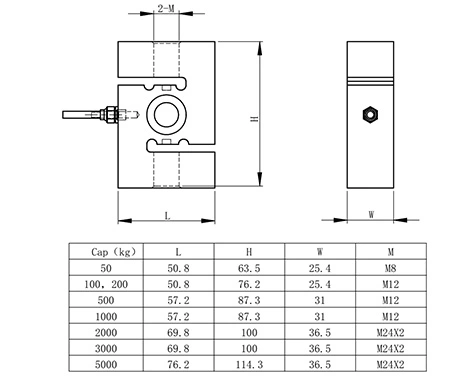

产品尺寸
安装尺寸

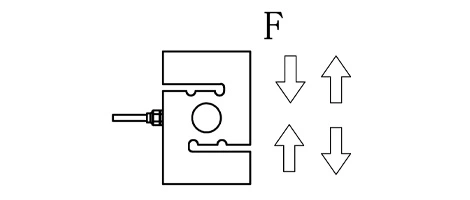

受力方式

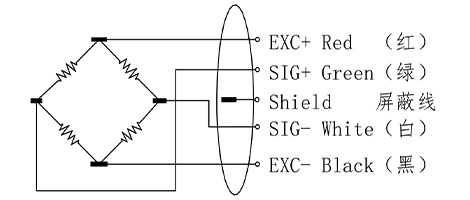

接线图
精确测量，匹配显示
测力称重传感器本身的输出是一个MV信号，需要对其进行放大转换，显示数值或输出信号给上位机、PLC等。
