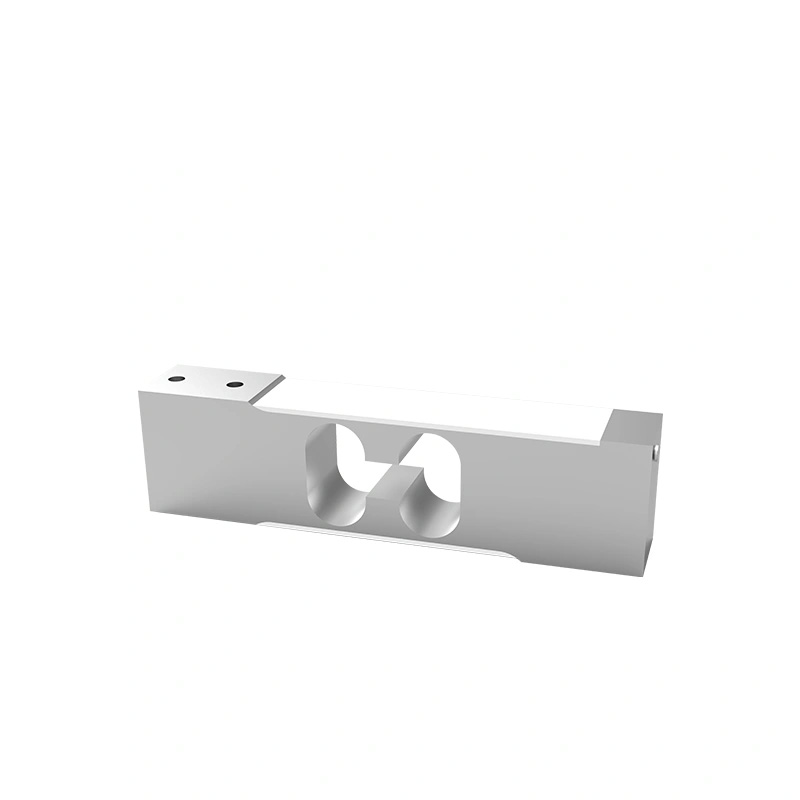

SL511 灌装机称重传感器
单点称重传感器
长150mm*宽39mm*高25.4mm
容量: 1,3,5,7,10,15,20,30,50,75,100,150,200kg
如需定制量程、精度、尺寸及其他参数,请与我们联系。

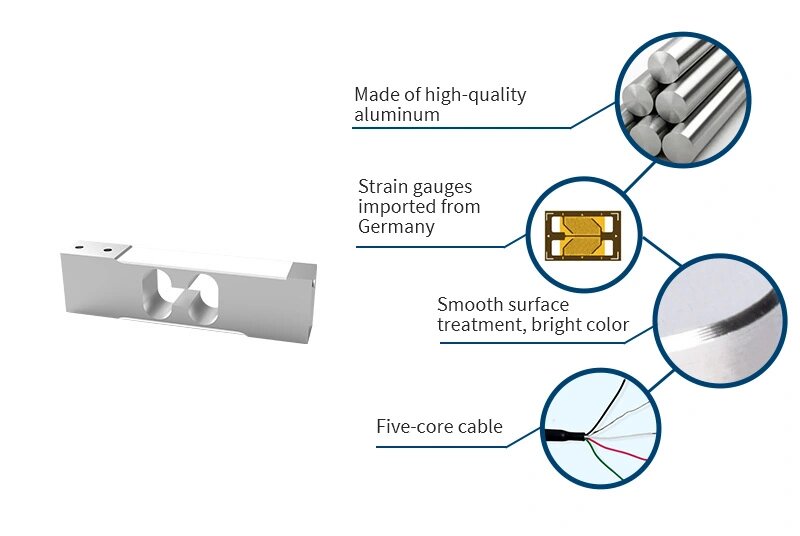

| 产品特点SL511型测压元件采用悬臂式结构设计,承受压力,安装使用方便灵活。具有良好的密封性和防潮性能。具有精度高、稳定性好、体积小、外形美观、动态响应频率高等特点。耐冲击、耐过载,安装简单,省去了现场安装工作的难度。 每个传感器分别发出信号,由单独的模块处理。如果使用多个传感器组秤,则无需担心局部负载的影响,从而提供了整个称重系统的测量精度。 |
技术规格
| 规格 | 技术指标 |
| 容量 | 1,3,5,7,10,15,20,30,50,75,100,150,200kg |
| 额定输出 | 2.0±10%mV/V |
| 零点输出 | ±2%mV/V |
| 潜变 | ≤0.01%F.S. |
| 非线性误差 | ≤0.0175%F.S. |
| 滞后现象 | ≤0.0175%F.S. |
| 可重复性 | ≤0.0166%F.S. |
| 输入阻抗 | 300~500Ω |
| 输出阻抗 | 300~500Ω |
| 温度对产量的影响 | 0.02%F.S./10℃ |
| 零点温度漂移 | 0.02%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 使用电压 | 5~12V |
| 最大使用电压 | 15V |
| 补偿温度范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全超载 | 150% F.S. |
| 极限范围 | 200% F.S. |
| 电缆尺寸 | 3m |
| 材质 | 铝合金 |

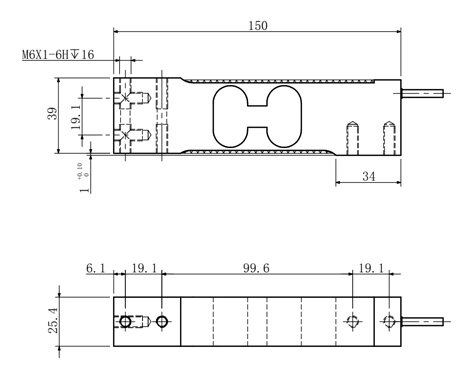

产品尺寸
安装尺寸

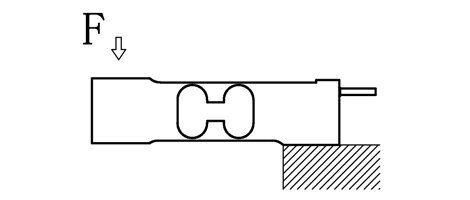

受力方式

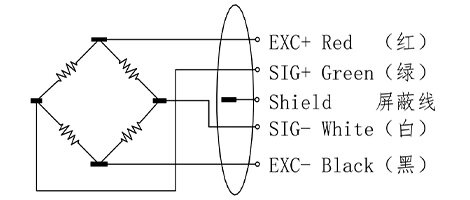

接线图

精确测量,匹配显示
测力称重传感器本身的输出是一个MV信号,需要对其进行放大转换,显示数值或输出信号给上位机、PLC等。
